Het onderdeel NEN 3140 is vanaf Release 2016 beschikbaar voor alle gebruikers met een benodigde licentie in O-Prognose.
Voor meer informatie of aanschaf van de licentie voor NEN 3140 in O-Prognose neemt u contact op met uw accountmanager: verkoop@plandatis.nl.

De NEN 3140 is een Nederlandse norm die eisen geeft voor een veilige bedrijfsvoering van elektrische installaties en van elektrische arbeidsmiddelen.
De norm is van toepassing op elektrische installaties en elektrische arbeidsmiddelen met een nominale spanning van ten hoogste 1000 V wisselspanning en 1500 V gelijkspanning.

Integratie NEN 3140 in O-Prognose

De NEN 3140 is op de volgende manier geïntegreerd in O-Prognose:

1. ObjectInfo - tab 'NEN 3140'

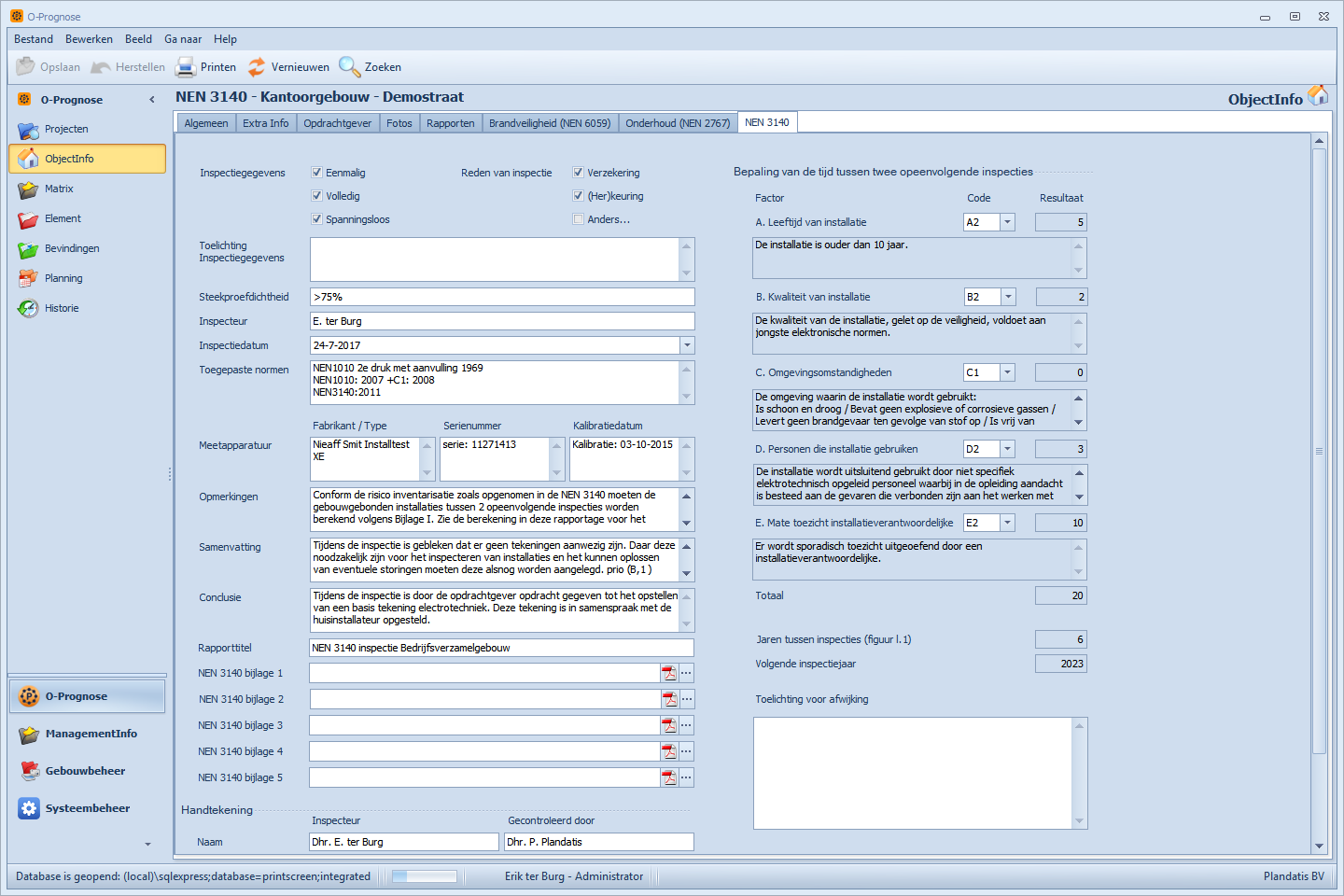

In de screenshot hierboven kunt u zien dat u in het onderdeel ObjectInfo op de tab 'NEN 3140' de volgende velden kunt invoeren:

• Inspectiegegevens

• Toelichting Inspectiegegevens

• Reden van inspectie

• Berekening van de te bepalen tijd tussen twee opeenvolgende inspecties

• Steekproefdichtheid

• Naam van de inspecteur

• Datum waarop is geïnspecteerd

• Toegepast normen

• Meetapparatuur

• Opmerkingen

• Samenvatting

• Conclusie

• Rapporttitel

• Te koppelen documenten (PDF)

• Handtekening onder het rapport

• Toelichting voor afwijking


2. Element

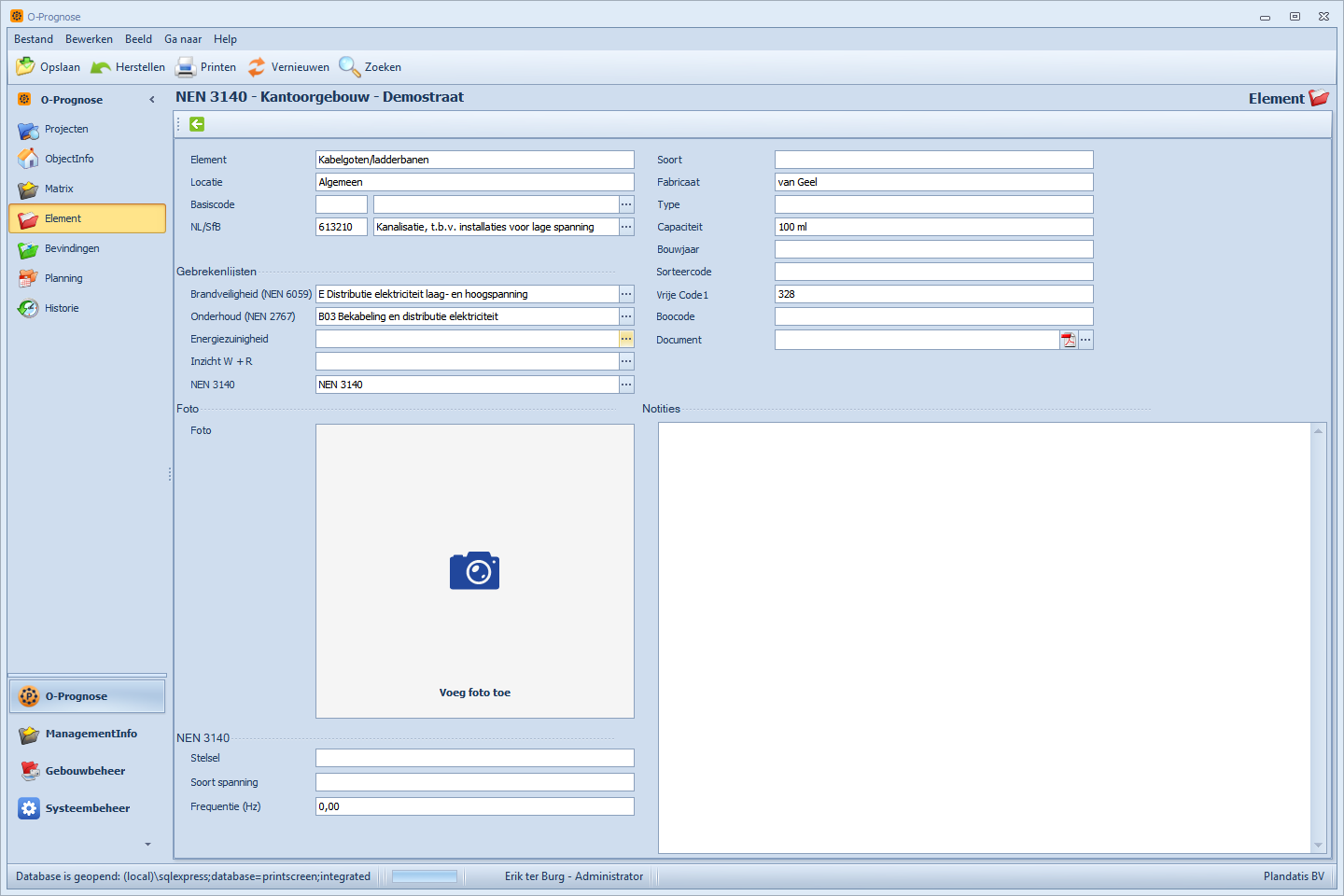

Bij de elementen kunt u de meestgebruikte velden invullen, zoals:

• NL/Sfb code

• Bouwjaar

• Element tekst

• Hoeveelheid

• Eenheid

• Locatie

• Omschrijving

• Fabricaat

• Capaciteit

• Stelsel

• Etc.


  3. Meetstaat

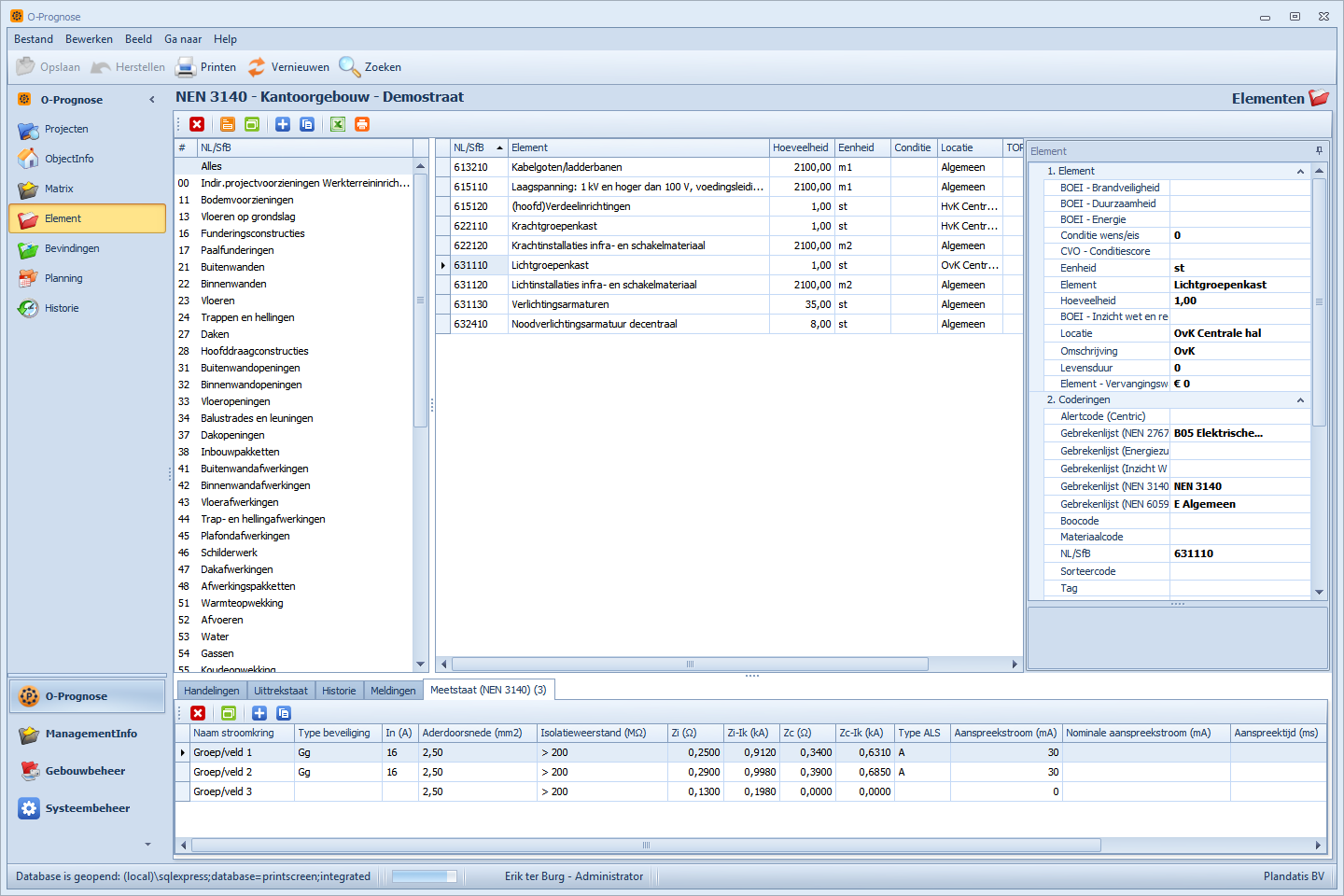

  In de screenshot hierboven is te zien dat er ook een meetstaat kan worden gevuld in O-Prognose.
  Het is dus niet langer nodig om een meetstaat (die u bijvoorbeeld heeft gemaakt in Excel) te koppelen.

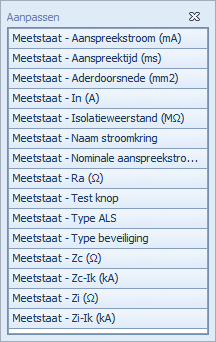

  De volgende velden zijn in te vullen:




  4. Gebrekenregistratie



  Om Bevindingen te registreren moet er een gebrekenlijst zijn gekoppeld.
  De gebrekenlijst wordt geleverd bij uw licentie voor de module 'NEN 3140'.

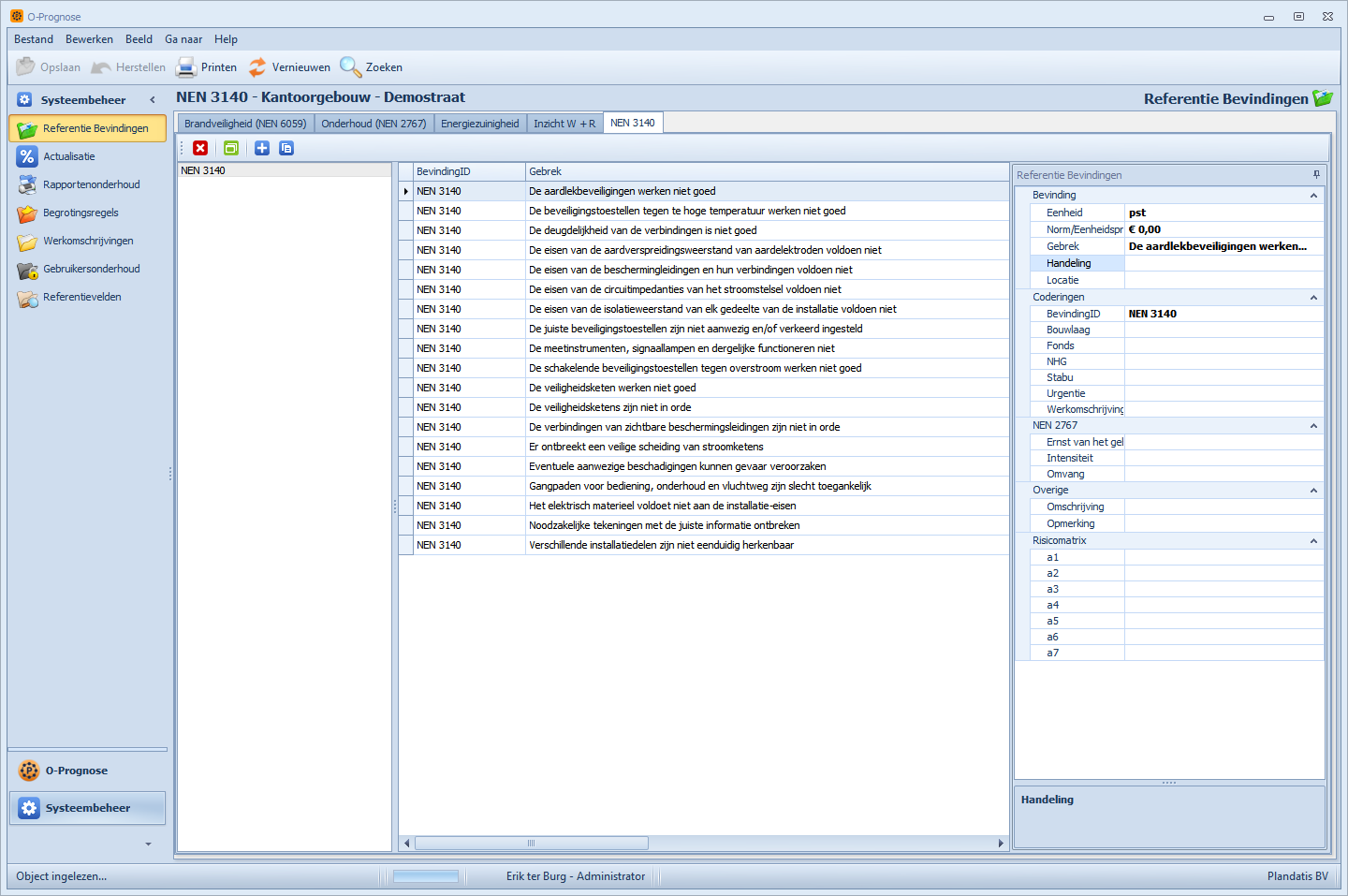

  Zoals u in de screenshot hierboven kunt zien, is er in de Referentie Bevindingen een aparte tab 'NEN 3140' bijgekomen.
  Op deze tab vindt u de gebrekenlijst bij de NEN 3140.

  Stappenplan

  1. Koppel bij de elementen het juiste hoofdstuk uit de gebrekenlijst bij de NEN 3140. Zonder deze koppeling kunt u geen gebreken toevoegen.

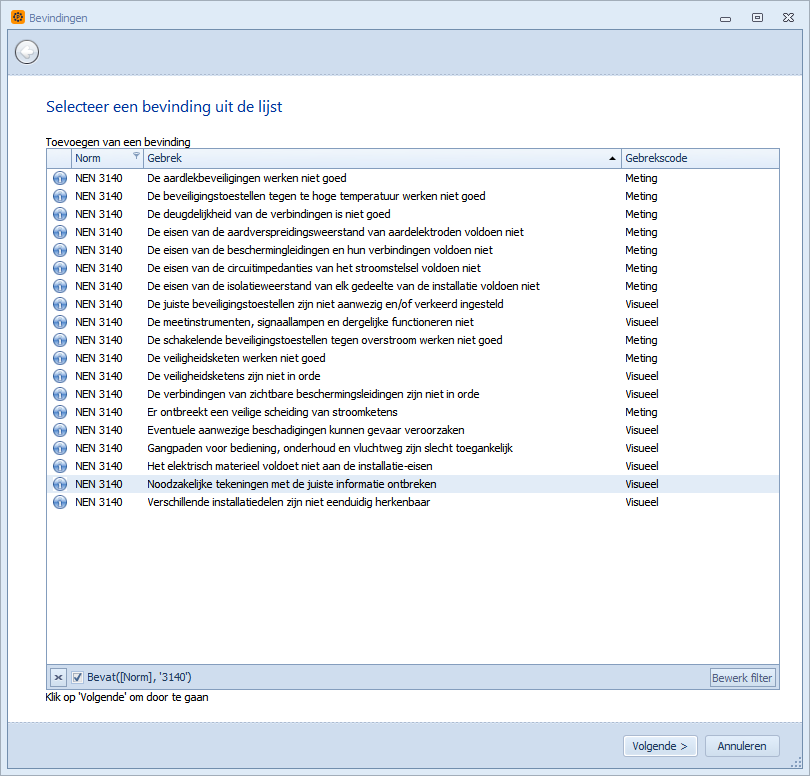

  2. Voeg een Bevinding toe. Hier leest u hoe u een Bevinding kunt toevoegen.
  Het is belangrijk dat u nu op de 'Norm' let die in het veld Norm is ingevuld. In dit geval dus 'NEN 3140'.

  Wanneer u alleen NEN 3140 Bevindingen registreert, kunt u een filter instellen op de Norm:


  • Ga met uw muis over het kolomhoofd 'Norm'.
    Er verschijnt een filter-icoon in de rechter-bovenhoek.

  • Klik op het filter-icoon en filter op de Norm 'NEN 3140'.


  Zolang dit filter actief is, ziet u alleen nog gebreken die betrekking hebben op de NEN 3140.



  Wanneer u de Bevinding hebt toegevoegd wordt het veld Norm in de tab 'Handelingen' gevuld met de norm die van toepassing is.
  Deze norm bepaalt ook in welk rapport de Bevinding uiteindelijk zal worden weergegeven.

  Op dit moment zijn de volgende opties mogelijk:

  • Onderhoud (NEN 2767)

  • Brandveiligheid (NEN 6059)

  • Inzicht W + R

  • Energiezuinigheid

  • NEN 3140


  Het veld Norm is een 'Alleen lezen' veld. De inhoud van het veld kan dus niet worden gewijzigd door een gebruiker.


  5. Rapportages

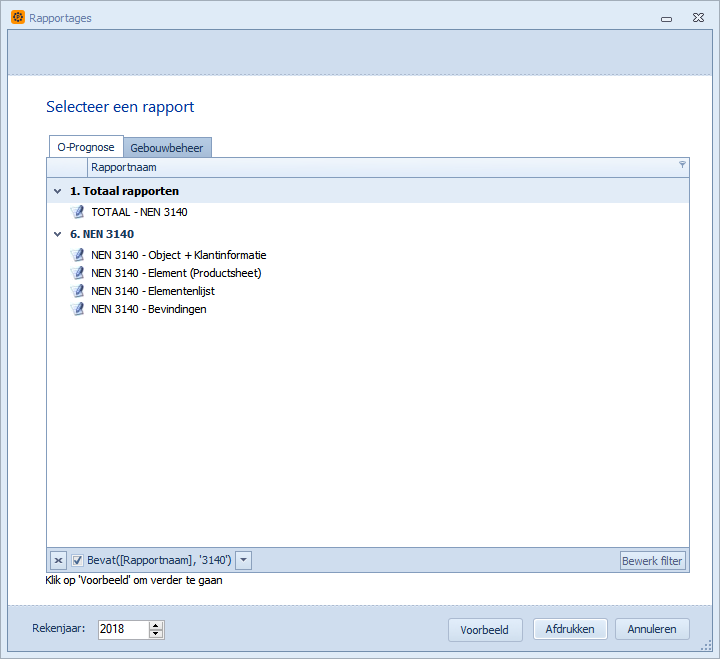

  Om ook rapporten te kunnen genereren die specifiek betrekking hebben op de NEN 3140, zijn er een aantal rapportages ontwikkeld:

  • TOTAAL - NEN 3140

  • NEN 3140 - Object + Klantinformatie

  • NEN 3140 - Element (Productsheet)

  • NEN 3140 - Elementenlijst

  • NEN 3140 - Bevindingen




  ---

  Laatst bijgewerkt: juli 2024
